Suche Einschaltplatine Flachbandkabel Alienware M17X R1


Empfohlene Beiträge

Ich habe so ein Kabel da. Ist aber von einem anderen AW-Gerät.

Link zum Beitrag
Auf anderen Seiten teilen
  • Angus änderte den Titel in Einschaltplatine Flachbandkabel Alienware M17X R1

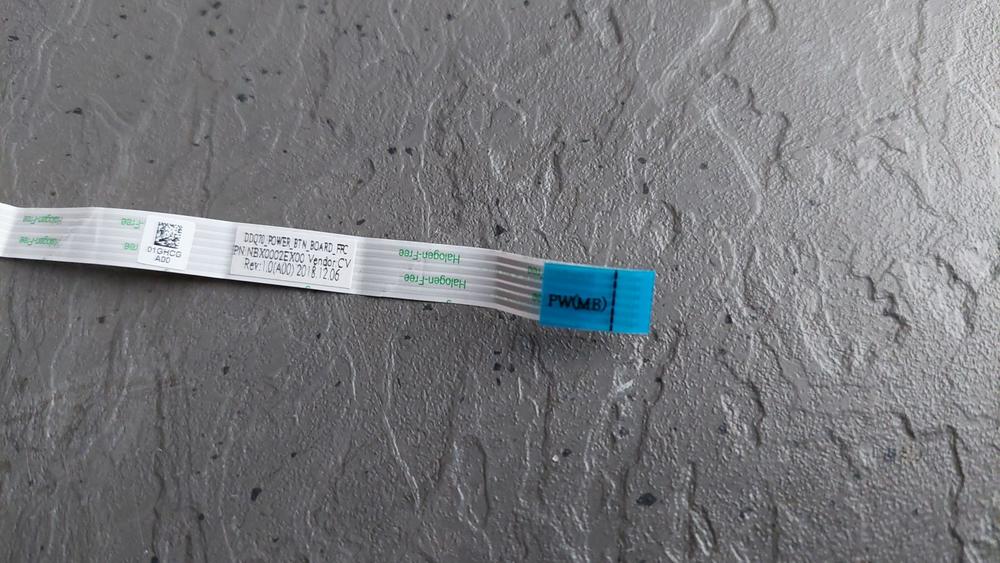

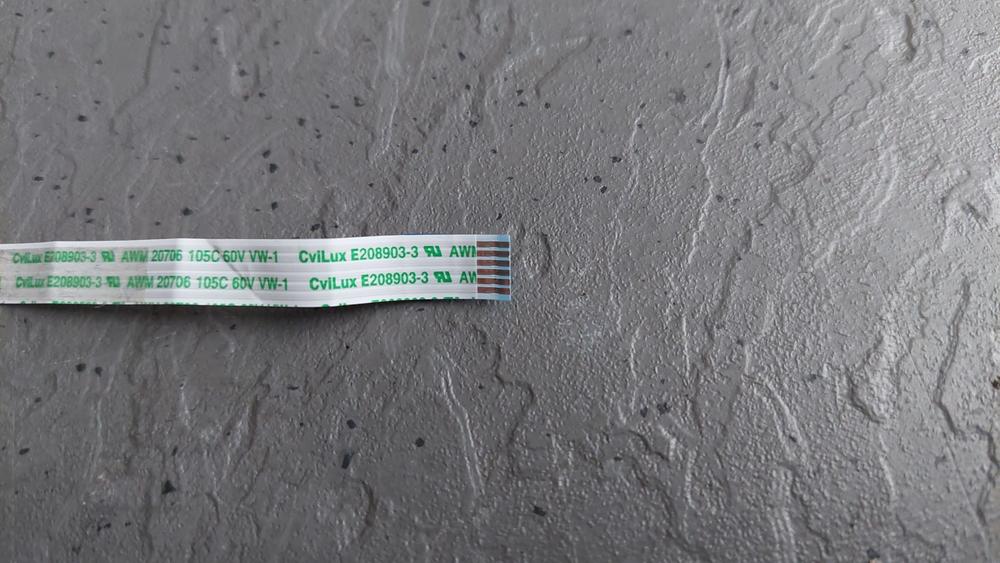

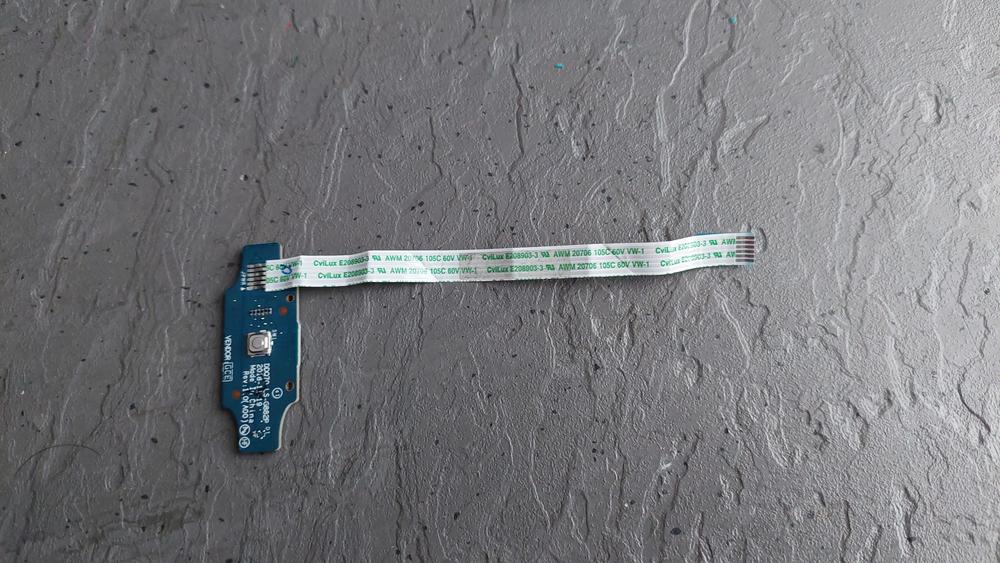

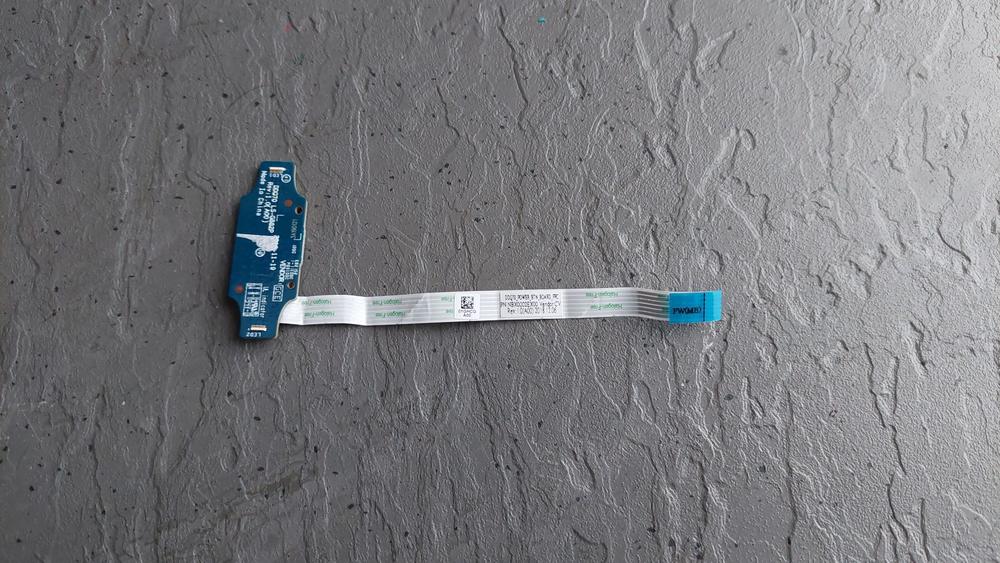

Guck erstmal, ob es was für dich ist. Hier mal ein paar Fotos.







Link zum Beitrag
Auf anderen Seiten teilen
Geschrieben (bearbeitet)

Nö meins sieht anders aus …. Muss ich weiter schauen





Nö meins sieht anders aus …. Muss ich weiter schauen



Bearbeitet von BlackMile
Fotos fehlten
Link zum Beitrag
Auf anderen Seiten teilen

O,5 pitch, 16pin passen,  Angaben wie 80C 60V VW-1 auch. Aber meiner Meinung nach ist das Kabel mit 20cm viel zu lang ggü dem Original (ca 10cm?)

Abgesehen davon, sind die Pins auf umgekehrten Seiten, also Typ B, und M17 soll Typ A sein.

Ich persönlich würde ein Kabel wie das im Link unten ausprobieren, allerdings auch AVM20624 statt AVM20798 wie das Original, wüsste allerdings keinen Grund, warum es nicht funktionieren sollte, wenn die PINAnzahl,  Abstand etc auf beiden Seiten auch wirklich übereinstimmen.

Lass uns wissen wie es ausgeht.

https://musi24.de/FFC-Flachbandkabel-Folienleiterbahn-TYP-A-16-Pin-05-Pitch-10cm-Flat-Cable-Flex

Bearbeitet von Blue
Link zum Beitrag
Auf anderen Seiten teilen

Typ A ist wie im Link oben,  Kontakte auf gleicher Seite, Typ B wie im Link unten, wenn unterschiedliche Seiten.

Musst halt prüfen wie es im Original ist. Hatte irgendwo gelesen, dass die Kabeln bei M17 TypA und bei M15 TypB sind.

https://musi24.de/FFC-Flachbandkabel-B-16-Pin-05-Pitch-10cm-Flat-Ribbon-Cable-Flex-AVM20624-20624

Link zum Beitrag
Auf anderen Seiten teilen
