Wie einige sicherlich mitbekommen haben, war vor kurzem der User @Silentfan bei mir. Da ich für den Palmrest-Tausch das gesamte Board inkl. aller Anbauteile ausbauen musste, habe ich bei der Gelegenheit gleich einige Bilder von dem Mainboard gemacht. Insbesondere von der Rückseite des Mainboards gibt's so gut wie gar keine Bilder. An der Stelle noch mal dickes Dankeschön an Silentfan für die Gelegenheit. Da ich weiß, dass der Area51m ein beliebtes Notebook in der Community ist, wollte ich diesbezüglich ein kleines Area51m-PCB-Special machen. Schließlich kann es nie schaden, immer etwas dazu zu lernen.

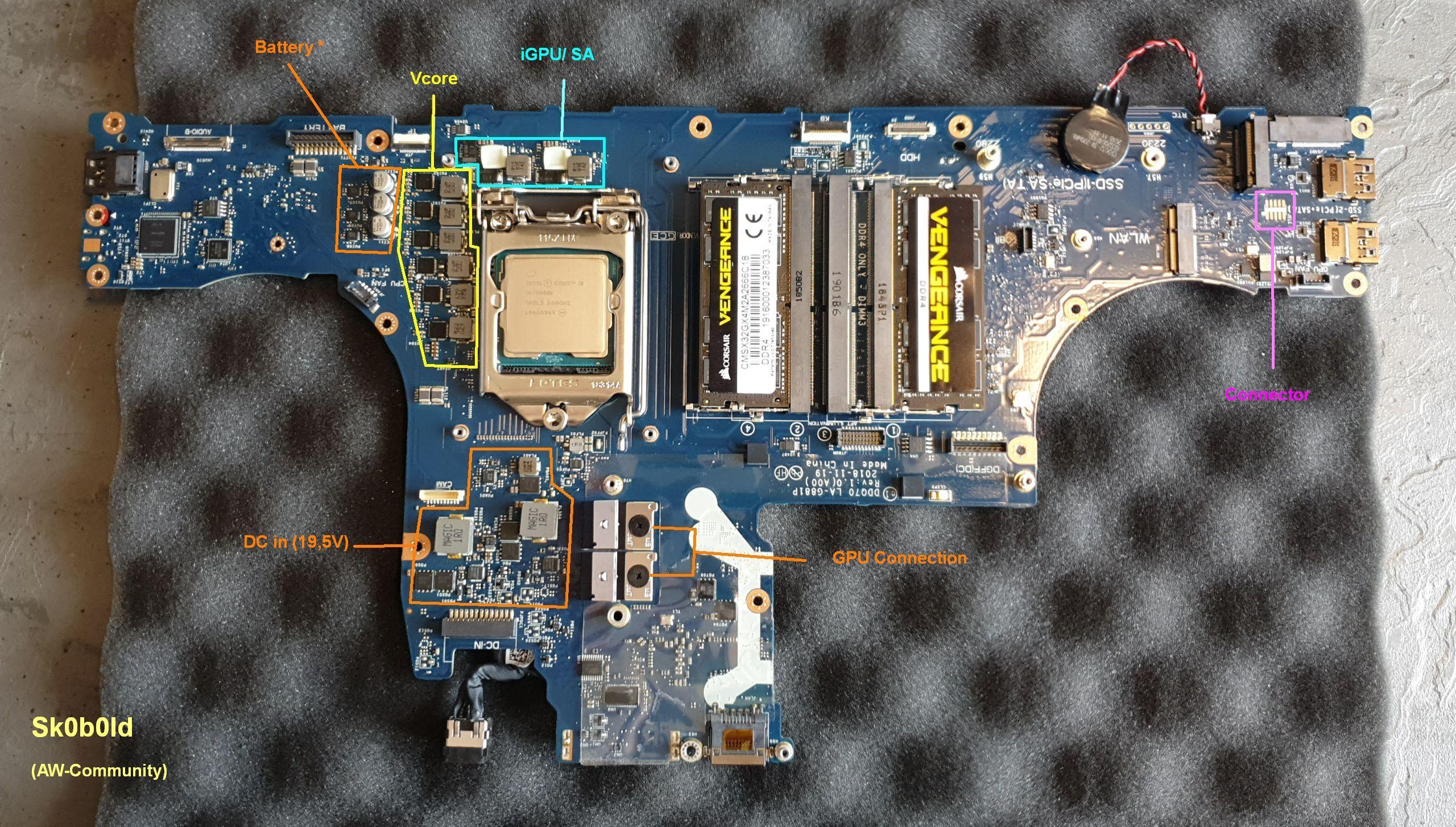

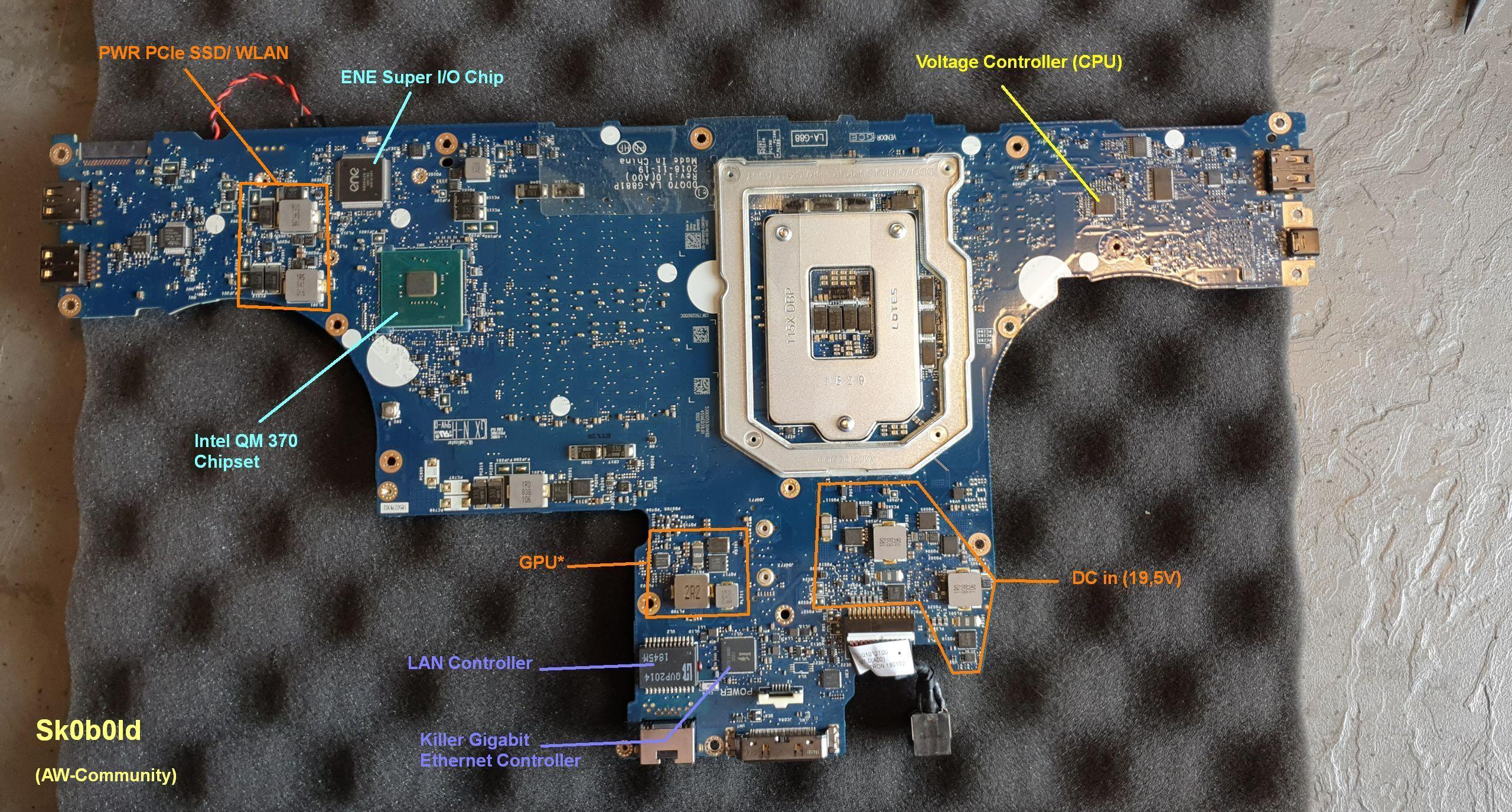

Ich gehe jetzt hier nicht auf jede einzelne Komponente ein, aber zumindest auf das Wichtigste und auf das, was öfter mal gefragt wird. Zunächst erstmal das Mobo von beiden Seiten:







Vcore - Dieser Bereich versorgt die CPU, genauer gesagt "die Leistung der CPU" und kann dementsprechend im OC sehr stark beansprucht werden und logischerweise auch sehr heiß werden. Vielen sagt sicherlich Core VID was. Diese wird hier passend in die CPU eingespeist.

iGPU/ SA - iGPU und SA (System Agent) sind zwar in der CPU integriert, stehen jedoch stromtechnisch zunächst für sich alleine, weswegen sie eigenständig versorgt werden. Deswegen auch der separate Voltage-Bereich. Auch in XTU oder ThrottleStop kann man diese Bereiche separat von einander einstellen.

(PWM) Voltage-Controller - Ohne ihn geht nichts. Reguliert den Strom der CPU über die Phasen.

GPU*/ DC in/ PWR PCIe/ Battery* - Oft werde ich (meistens beim Repaste) gefragt, was diese ganzen Bauteile auf dem Mainboard sollen. Der Größtteil ist tatsächlich für die Spannungsversorgung verschiedener Komponenten da. Die Netzteile geben eine Eingangsspannung von 19,5V in das Notebook. Damit kann das Board erstmal nichts anfangen und muss zwingend die 19,5V Eingangsspannung für Board-typische Dimensionen runter transformieren. Das "Problem" dabei, man braucht wenig Volt, aber eine hohe Stärke. Deswegen sind viele MOSFETs und Induktoren (graue Vierecke) auf dem Board zu erkennen. Sie erfüllen mehrere stromtechnische Aufgaben. Nur um ein paar Beispiele zu nennen: Spannung passend transformieren, Spannung glätten/ filtern, Spannungsabfälle ausgleichen etc. Wobei man anmerken muss, dass die Kondensatoren, egal ob Tantalum oder Aluminium-Polymer, einen wesentlichen Teil dabei beitragen.

Wenn das Thema interessant ist oder es Fragen aufwirft, so plane ich Zukunft zu MOSFETs und Induktoren einen eigenen Beitrag zu machen, da diese Themen, wenn auch indirekt, doch immer wieder im Forum erwähnt werden. Stichwort Spulenfiepen (Coil-Whining).

Connector - Oft finden sich auf den Board unbelegte Anschlüsse. Entweder für Testzwecke (in Produktion) oder weil man für zukünftige Änderungen oder Upgrades dies im ersten Layout/ Revision mit eingeplant hat. Auf dem Mainboard werden Anschlüsse immer beginnend mit "J" deklariert. Beispielsweise für den Power-Knopf mit JPWR oder JKBBL, was für J-(Connector) KB-(KeyBoard) BL-(BackLight) steht.

ENE Super I/O - Hin und wieder werde auf diesen, sehr offensichtlichen, großen Chip angesprochen. Man kann ihn praktisch als zweiten Mainboard-Controller ansehen, neben dem Intel Chipsatz. Anders als der Intel QM370 Chipsatz, regelt dieser Chip viele hardware-typischen Aufgaben. Keyboard- und Trackpad-Eingaben, Audio, LED-Bling-Bling, Hardware-Verwaltung usw. Wen das Service-Manual interessiert, kann ja gerne einen Blick reinwerfern, ist aber sehr technisch.

Intel Chipset QM370 - Beim AW17 R5 kam der HM370 Chipsatz zum Einsatz. Beim Area51m wird eine etwas upgedatete Version verwendet, der jedoch nicht viel anders arbeitet. Chipsatz-typisch verwaltet dieser Chip wichtige Kommunktionsverbindungen wie PCIe-Lanes oder die Anbindung von CPU und PCIe-Steckplätze (SSD, WLAN) oder Arbeitsspeicher/ RAM. Übrigens wird der PCH (Platfrom Controller Hub) mal ausnahmsweise bei Alienware gekühlt. Der Chip befindet sich zwar auf der Unterseite, ist jedoch mit einem Wärmeleitpad an der Tastatur-Backplate verbunden.

LAN Controller - Die hatte ich bereits im Vorgängermodell AW17 R5 erwähnt. Im Grunde ändert sich da nicht viel. Wollte sie aber zumindest selektieren.

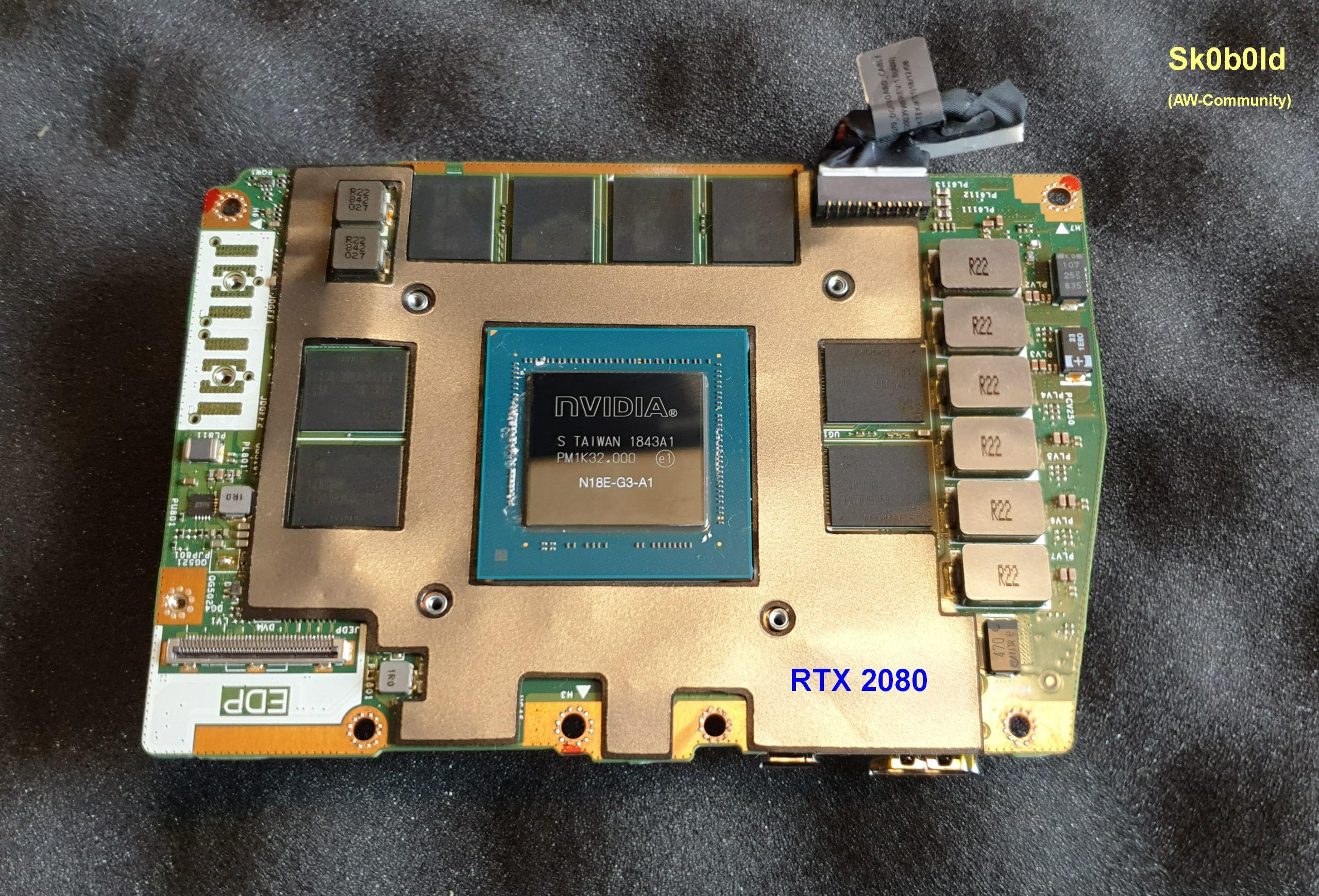

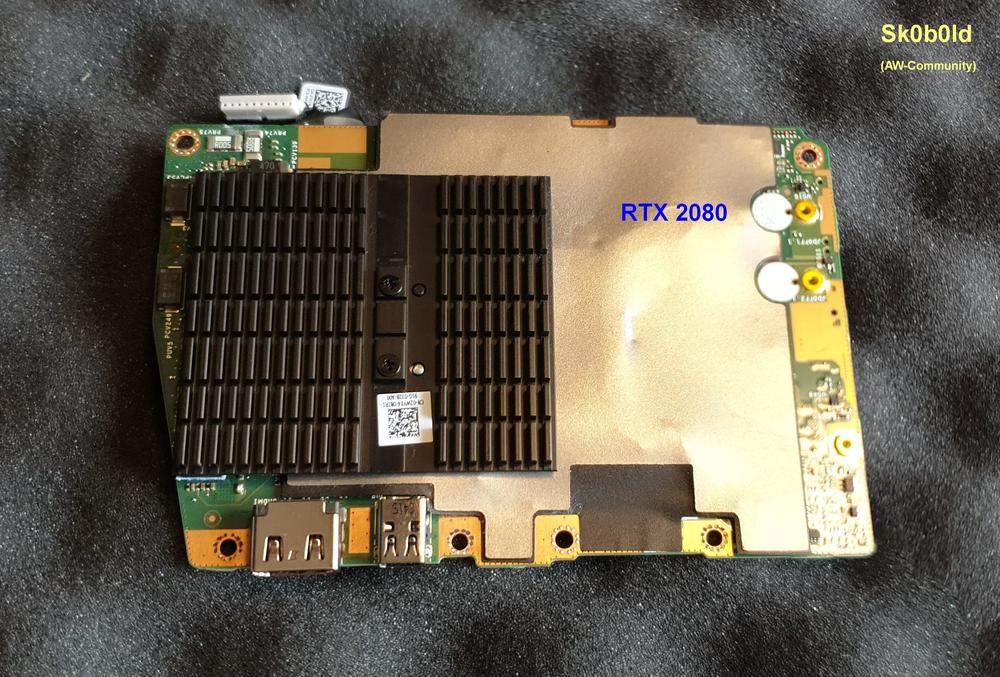

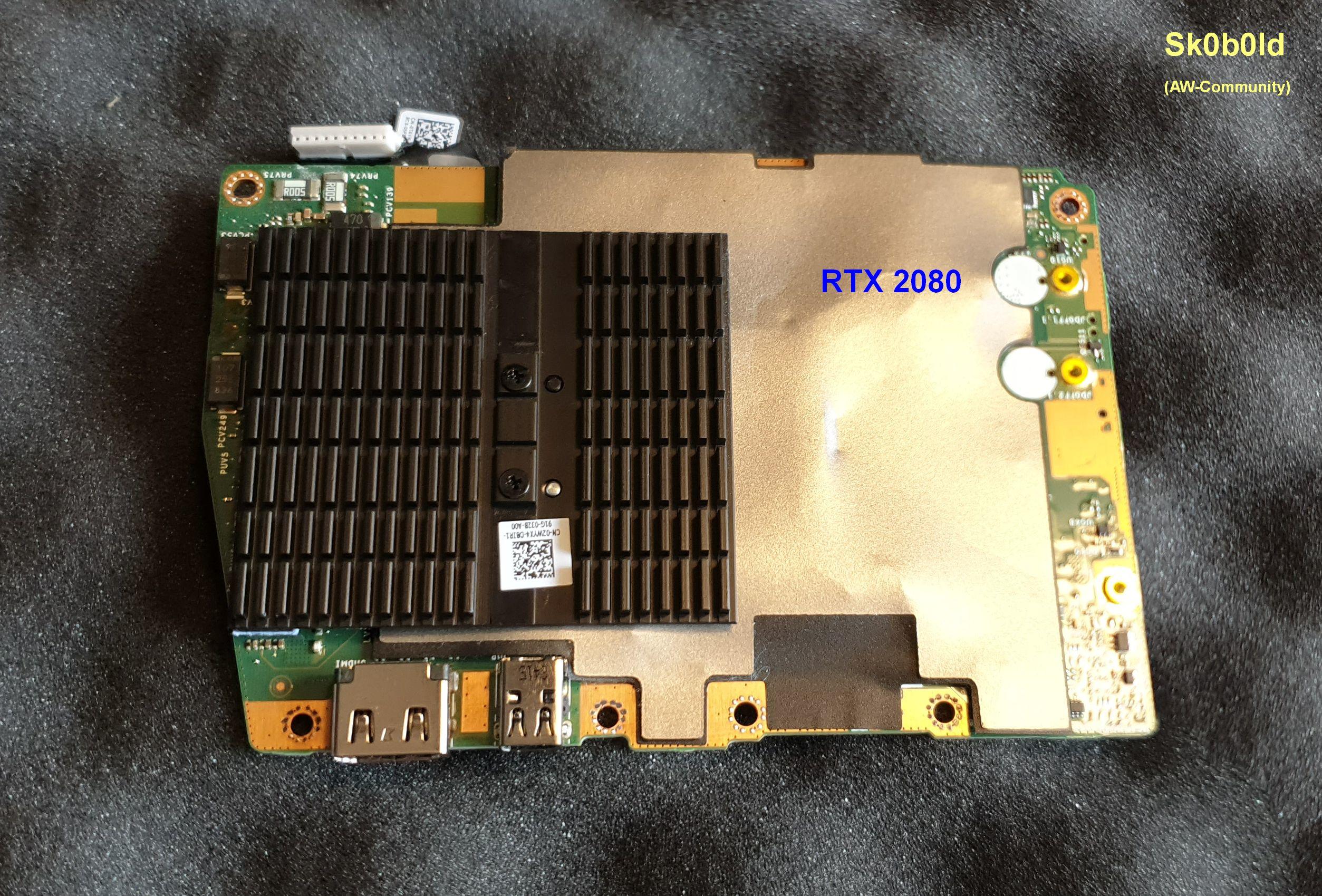

Abschließend noch zwei Bilder von der GPU: Nvidia RTX 2080 (200w-180w):





Wirklich viel zu erzählen kann ich nicht, da da meiste abgeklebt ist. Man sieht ein paar Anschlüsse, die VRAM-Chips und einige Spannungskomponenten wie Induktoren von Vmem und Vcore. Vollständigkeitshalber wollte ich es aber mit aufführen, da es dazu gehört und schon irgendwo beeindruckend ist, wie viel Leistung aus so ein bisschen PCB kommt. 😏

  • Like 1

Share this post


Link to post
Share on other sites
Posted (edited)

Danke auch nochmal dir für deine Zeit! :)

Sk0b0ld hat mir auf jeden Fall die "Angst" genommen, das Area 51m komplett zu zu zerlegen. Ich hatte es zuvor schon mehrmals halb auseinander (Repaste usw.).

Im Nachhinein sehr einfach, ist wirklich dafür gedacht, alles selbst tauschen zu können. Ich hatte es jetzt nach dem Treffen wegen der Netzteil-Geschichte wieder fast komplett auseinander (Mainboard raus inkl. alle Leiterbahnen ab usw.).

Abschließend noch folgende nützliche Hinweise:

  • es gibt online von Dell eine ausführliche Anleitung das Area 51m auseinanderzubauen. Oftmals sind aber nicht alle Schritte notwendig
  • grundsätzlich empfiehlt sich stets nur das Nötigste auszubauen bzw. abzuklemmen (sagt Sk0b0old ja auch an verschiedensten Stellen), umso weniger kann kaputt gehen
  • sehr behutsam vorgehen, wenn man es richtig macht, geht alles ohne Gewalt (sagt Sk0b0ld ebenfalls an verschiedenen Stellen)
  • das Mainboard kann inkl. Heatpipes entnommen werden, man muss also nicht immer repasten, um das Mainboard auszubauen (z.B. notwendig um sauber an die power jacks zu kommen = Netzteil-Geschichte)
