Elite10

Alienware Area-51m R1 Aus 2 mach 1 Netzteil

Recommended Posts

Aber was verspricht du Dir vom Eigenbau?

Kleiner wie original wirds ja nicht werden.

Kaltgerätestecker 2-1 ist so erhältlich.

Und Ausgangsseitig habe ich so verstanden das du die 510W erhalten möchtest. Somit kann man da nix einsparen.



Was bleibt wäre ein Custom Netzteil mit AW Logo wenns dann so kommt.


Share this post


Link to post
Share on other sites

Ich möchte haben/verspreche mir davon :



  1. Nur einen 230V Anschluss
  2. Ein Gehäuse ( 170 x 170 x 35 )

Danke trotzdem an alle die sich an der Diskussion beteiligt haben und mir mit Rat und Tat zur Seite standen.

Ich melde mich wider mit Fotos vom Gehäuse und der gleichen .

Share this post


Link to post
Share on other sites
vor 12 Stunden schrieb marcohf78:

Aber was verspricht du Dir vom Eigenbau?

Kleiner wie original wirds ja nicht werden.

Kaltgerätestecker 2-1 ist so erhältlich.

Und Ausgangsseitig habe ich so verstanden das du die 510W erhalten möchtest. Somit kann man da nix einsparen.



Was bleibt wäre ein Custom Netzteil mit AW Logo wenns dann so kommt.


Habt ihr einen Link zu Kaltgerätestecker 2-1 ? Funktioniert das ?

Share this post


Link to post
Share on other sites
vor einer Stunde schrieb Nuestra:

Funktioniert das ?

Warum sollte das nicht funktionieren? Wenn du ein Staubsauger oder ein Wasserkocher mit über 2.500w mit einem Kabel betreiben kannst, solltest du es wohl problemlos mit 500-600w auch können.

vor einer Stunde schrieb Nuestra:

Habt ihr einen Link zu Kaltgerätestecker 2-1 ?

Amazon --> Kaltgerätekabel 2 auf 1/ 1 auf 2 --> Ergebnis.

-Link1-

-Link2-

-Link3-

-Link4-

Share this post


Link to post
Share on other sites
vor 26 Minuten schrieb Sk0b0ld:

Warum sollte das nicht funktionieren? Wenn du ein Staubsauger oder ein Wasserkocher mit über 2.500w mit einem Kabel betreiben kannst, solltest du es wohl problemlos mit 500-600w auch können.

Amazon --> Kaltgerätekabel 2 auf 1/ 1 auf 2 --> Ergebnis.

-Link1-

-Link2-

-Link3-

-Link4-

Kaufen geht nicht da zumindest mein 180er und 330er unterschiedliche Buchsen haben

Share this post


Link to post
Share on other sites

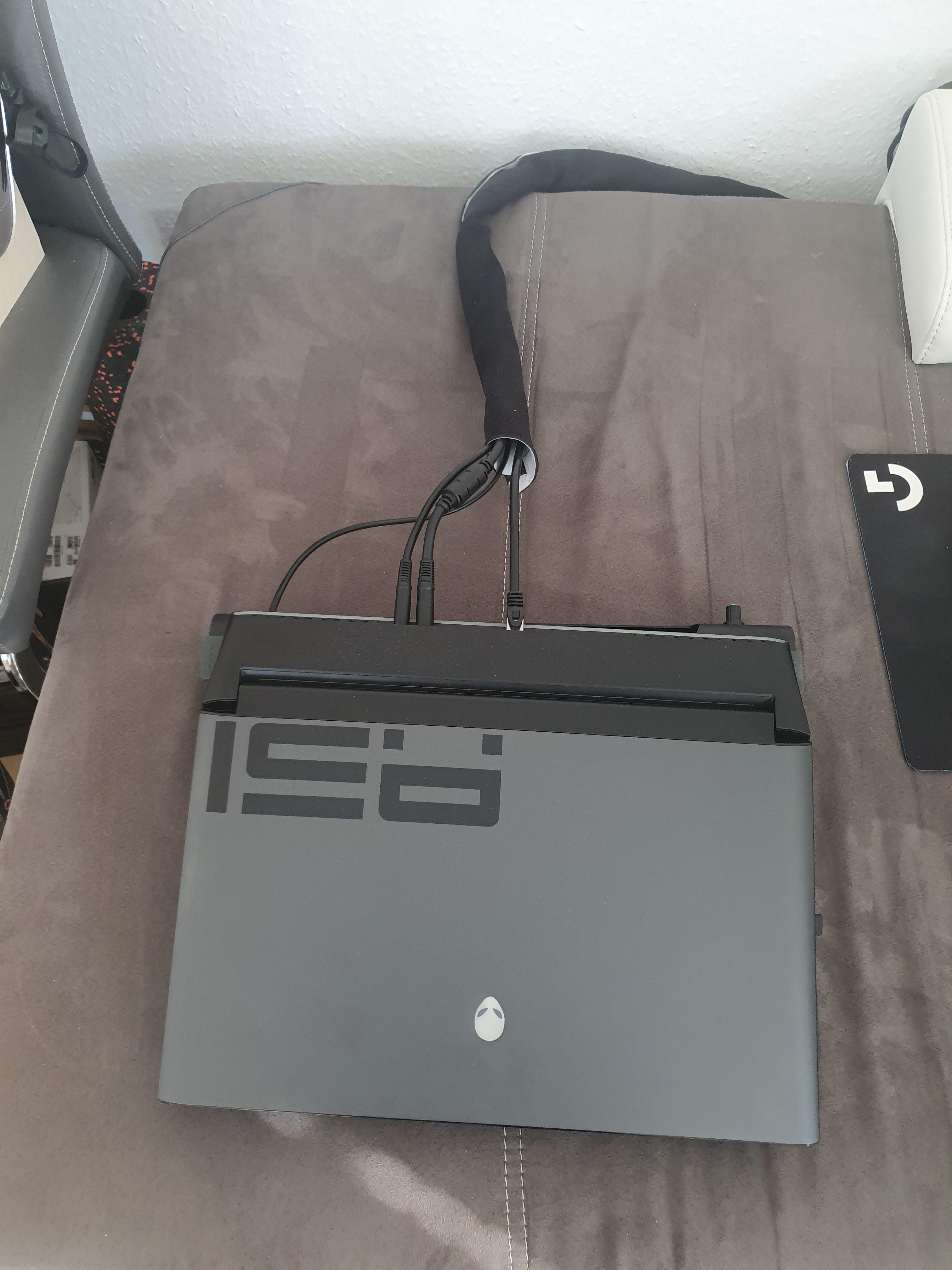

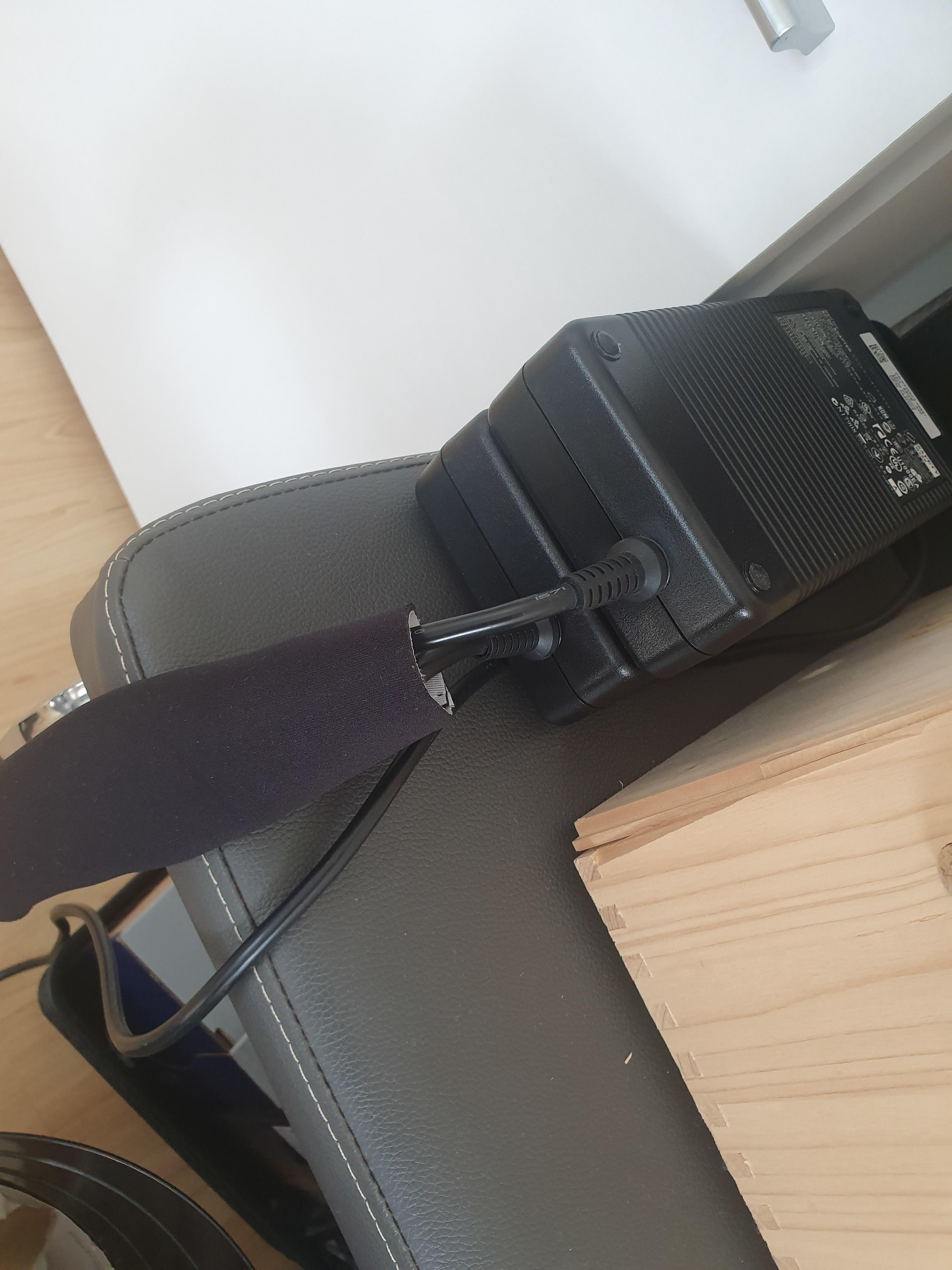

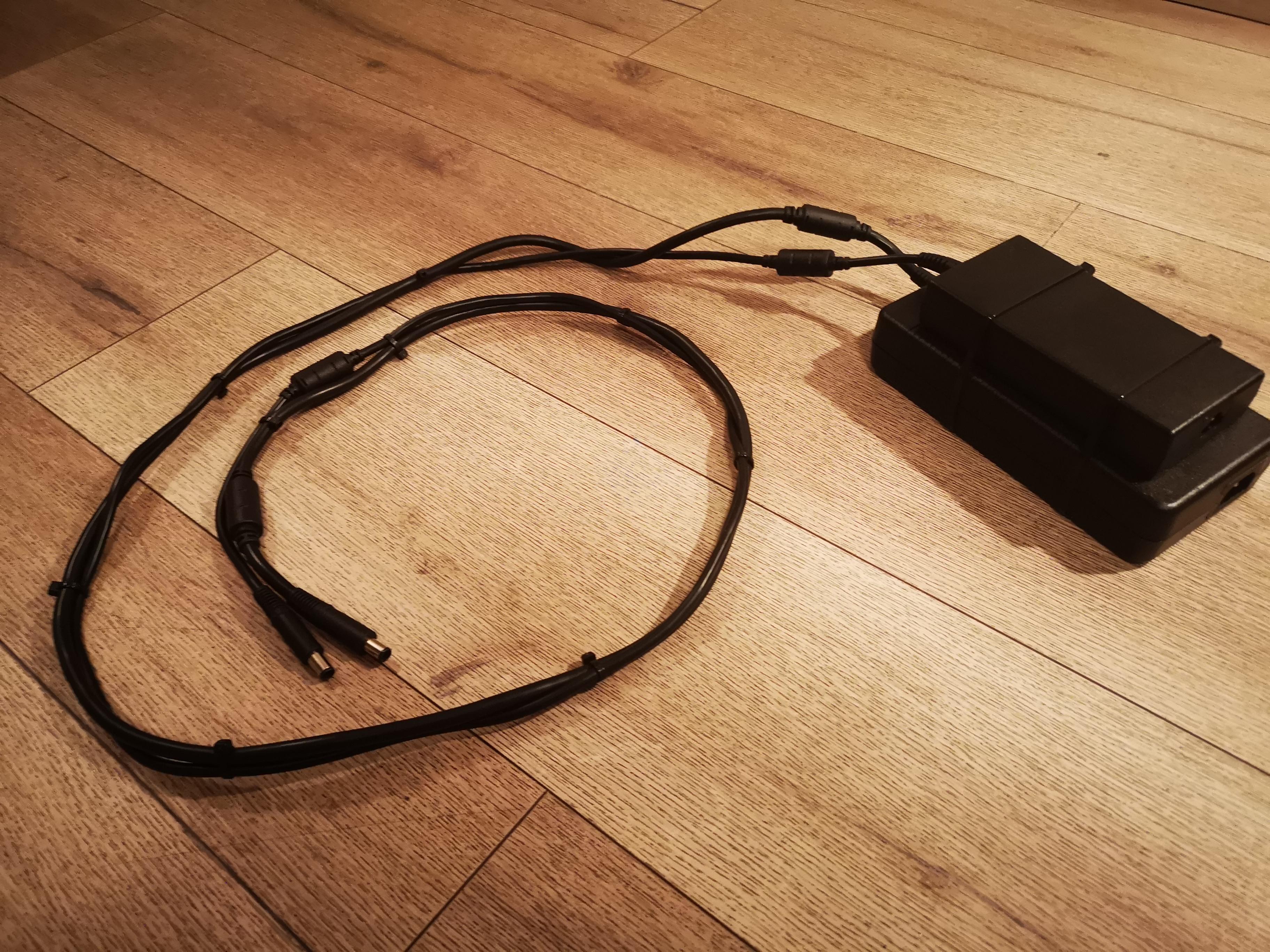

Oder so ;) mit Sekundenkleber zusammenkleben geht zur not auch :)



Share this post


Link to post
Share on other sites

Du hast die Netzteile zusammen geklebt ?

Share this post


Link to post
Share on other sites
vor 25 Minuten schrieb K54:

Du hast die Netzteile zusammen geklebt ?

Ich hab dies mal gemacht ja ;) Aber falls es jemand macht bitte nur auf der Seite wo die kleinen Füße sind dann ist ein wenig Abstand zwischen den Netzteilen. Besser wäre wohl wenn etwas dazwischen geklebt wird... Besser wäre wohl ein passendes Gummiband.

https://de.aliexpress.com/item/32322908741.html



Beim einem Transport ist dies aber nicht von Vorteil ;)

Edited by Nuestra

Share this post


Link to post
Share on other sites
vor 5 Stunden schrieb marcohf78:

Kaufen geht nicht da zumindest mein 180er und 330er unterschiedliche Buchsen haben

Stimmt, danke für den Hinweis. Hab gerade noch mal in meiner Werkstatt geguckt. Es gibt das 180w Netzteil mit beiden Anschlusstypen (C13 und C5), wobei die Verdrahtung natürlich gleich bleibt. Also wäre das richtige Kabel, für den Area51m, das hier: (Sofern 180w NT mit C5-Anschluss und das 330w NT mit C13 Anschluss ist)

-Link1-

-Link2-



@Nuestra Die Netzteile freuen sich bestimmt, wenn sie kuscheln können (Stichwort: erhöhte Abwärme)

  • Thanks 1

Share this post


Link to post
Share on other sites
Am 20.2.2020 um 09:08 schrieb Elite10:

am besten wäre natürlich mit Foto und von innen (ohne Kunstoffgehäuse).

@Elite10

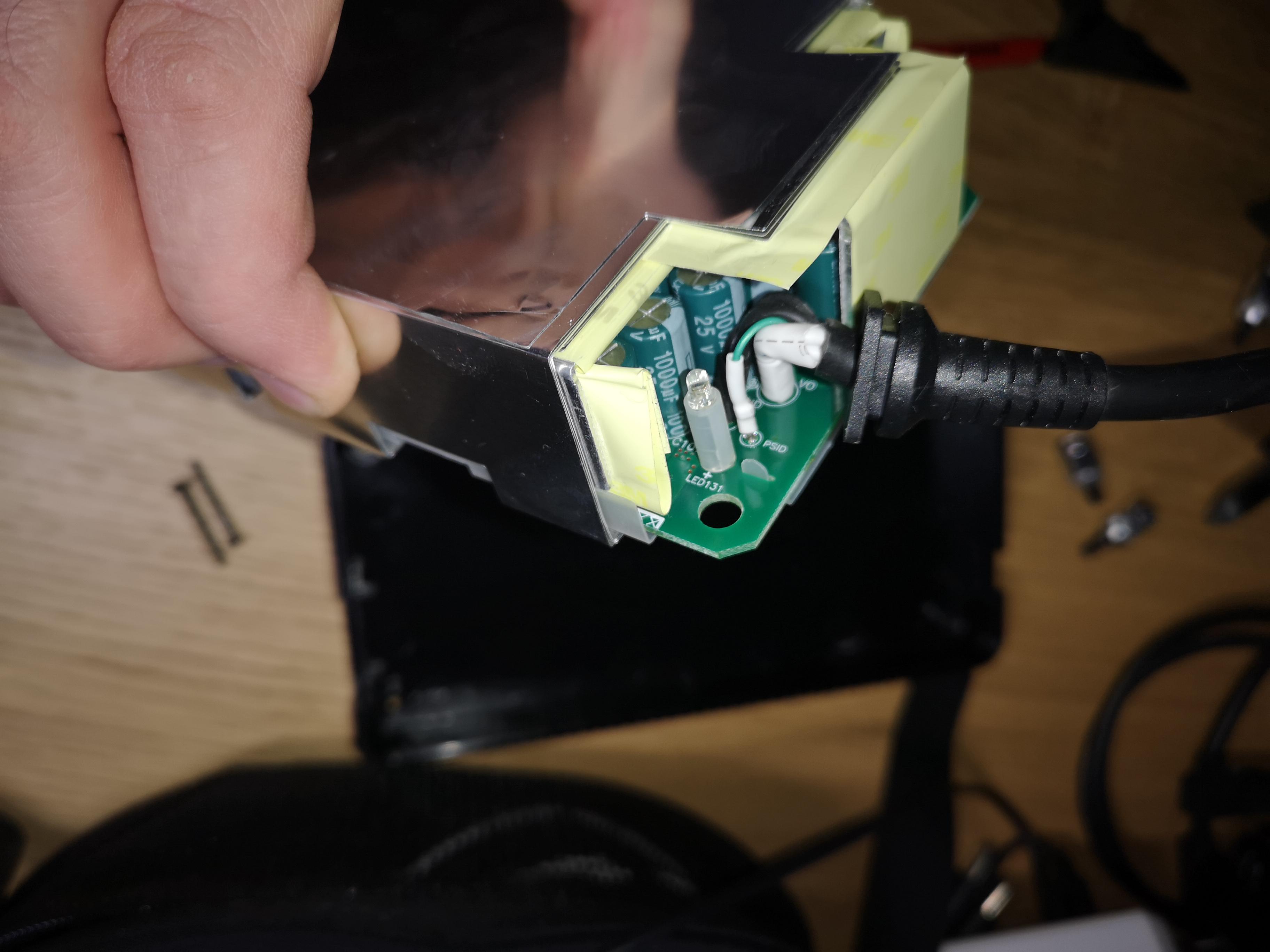

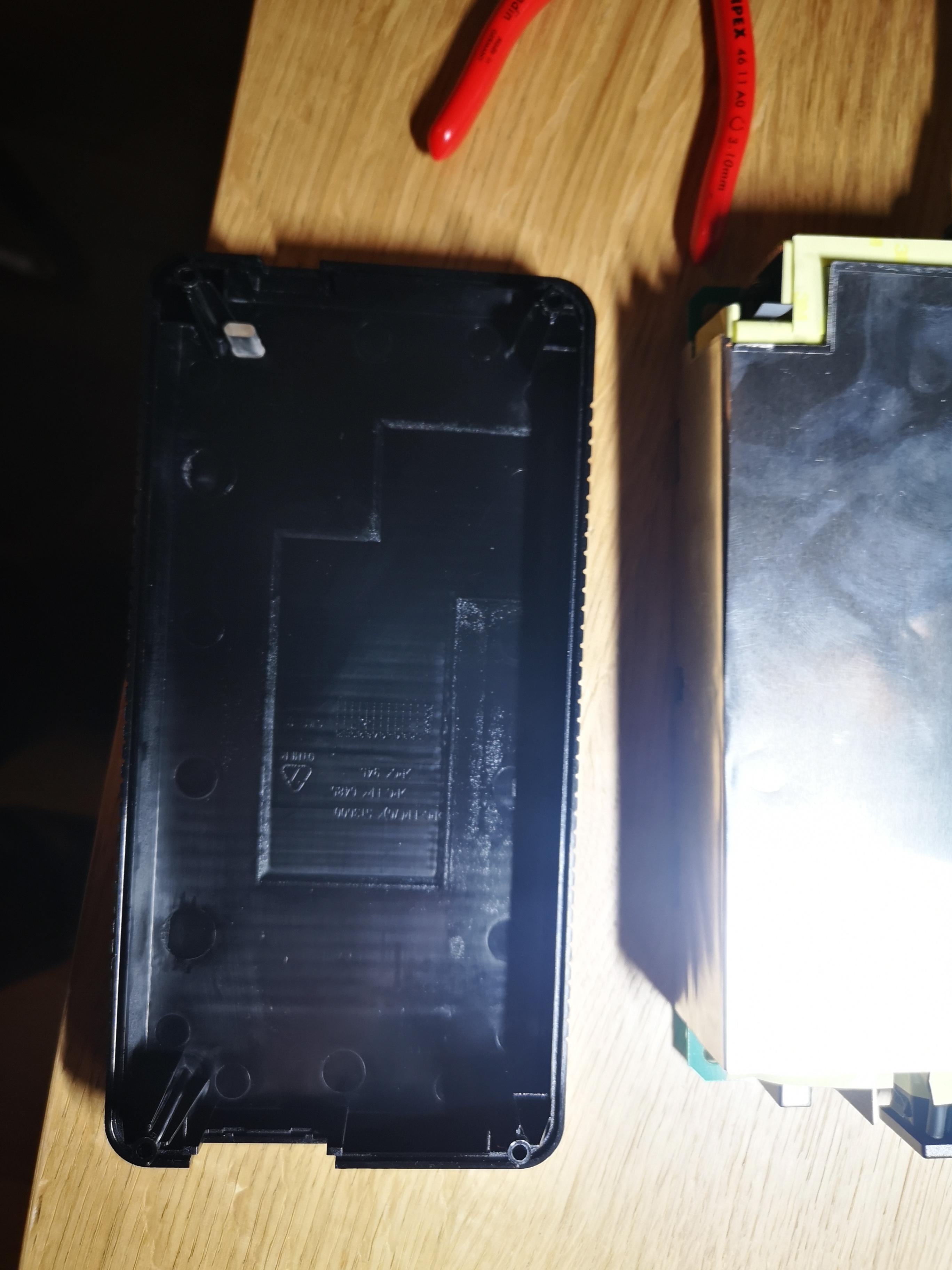

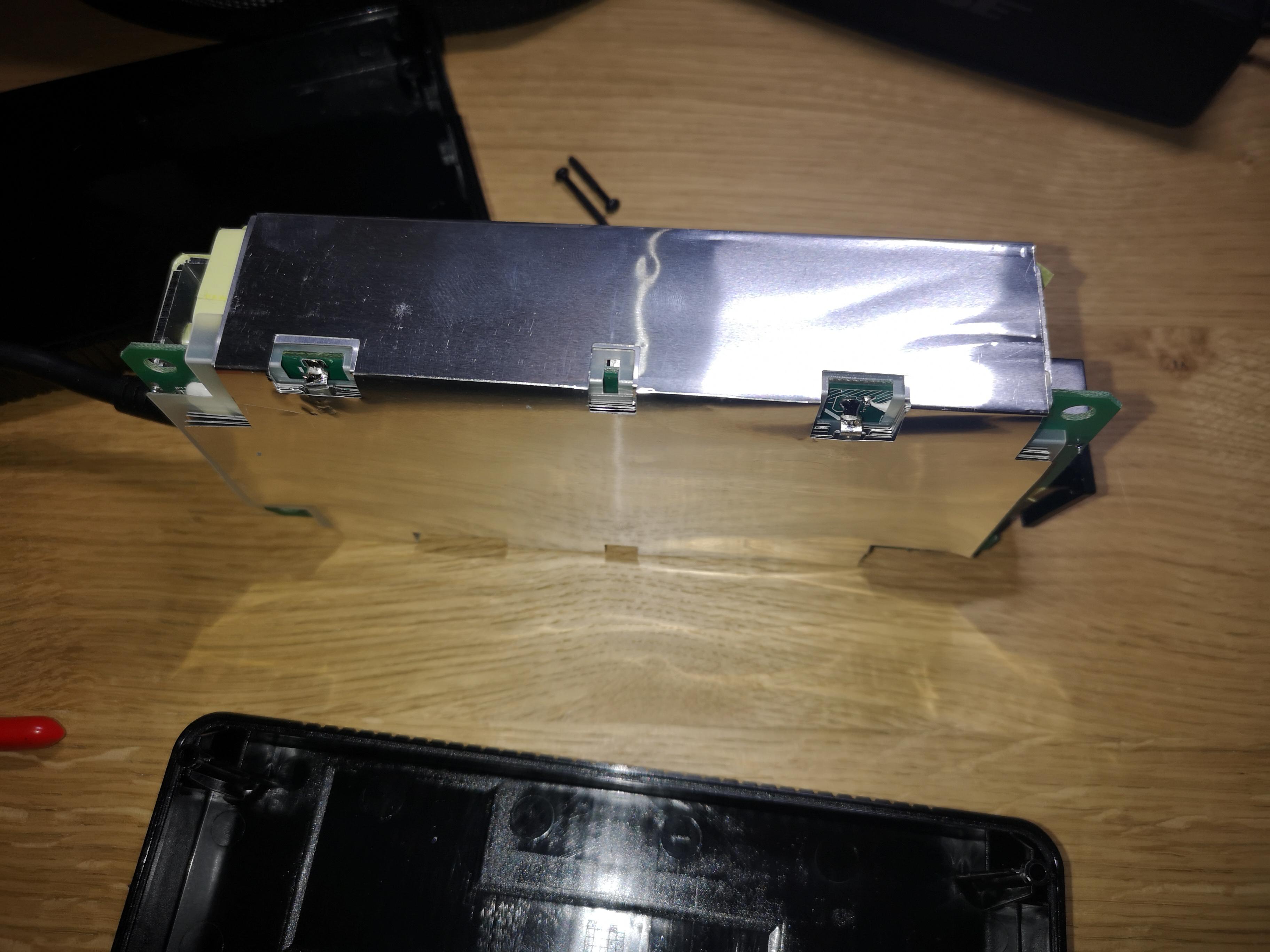

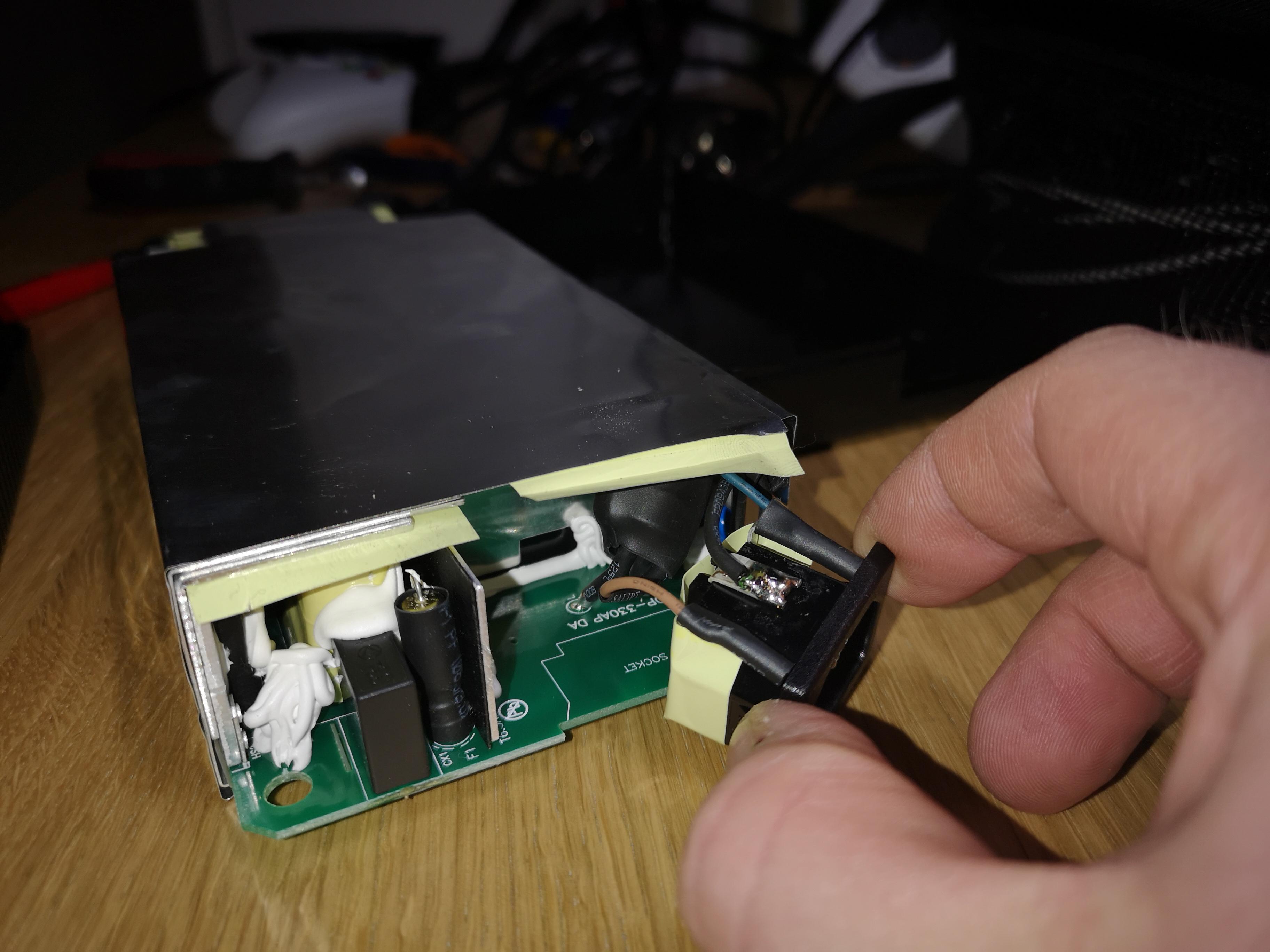

Torx 10 mit Loch zum öffnen.







Also die Kabel parallel auflegen und dann nur mit einem Netzteil betreiben klappt nicht.

Einzeln jeder Stecker wird je ein 330W Netzteil erkannt. Beide Stecker angesteckt wird ein unbekanntes Netzteil im BIOS erkannt.



Schade..... Jemand ne Idee wie man das überlisten kann!?





Edited by marcohf78

Share this post


Link to post
Share on other sites
vor 4 Stunden schrieb marcohf78:

Also die Kabel parallel auflegen und dann nur mit einem Netzteil betreiben klappt nicht.

Einzeln jeder Stecker wird je ein 330W Netzteil erkannt. Beide Stecker angesteckt wird ein unbekanntes Netzteil im BIOS erkannt.

  1. Danke für die Info und die Fotos.
  2. Was hast da genau gemacht bzw.probiert ?

Verstehe ich das richtig das Du probiert hast die 2 Ladestecker ( CPU und GPU ) an 1 Netzteil 330Watt zu löten/schließen ?

https://www.amazon.de/GFGHH-Exquisite-Verarbeitung-DC-Spitze-Steckdose/dp/B07P5RQ172/ref=sr_1_7?keywords=DC+Stecker+für+Dell+Notebooks&qid=1582324543&s=computers&sr=1-7



Edited by Elite10

Share this post


Link to post
Share on other sites
vor 6 Stunden schrieb Elite10:

Verstehe ich das richtig das Du probiert hast die 2 Ladestecker ( CPU und GPU ) an 1 Netzteil 330Watt zu löten/schließen ?

Ja genau. Kabel vom original 180er abgelötet und parallel ans 330er angeschlossen.

  • Thanks 1

Share this post


Link to post
Share on other sites
vor 6 Stunden schrieb marcohf78:

Ja genau. Kabel vom original 180er abgelötet und parallel ans 330er angeschlossen.

Finde Ich super das Du das probiert hast.......jetzt weiß man des es nicht funktioniert.

Jetzt wäre natürlich gut zu Wissen WARUM das nicht funktioniert ?







Am 20.2.2020 um 14:02 schrieb Sk0b0ld:

Nenn mir ein Grund warum das nicht so sein sollte. Nach meiner Recherche ist das rein technsich gelöst. Höchstwahrscheinlich durch ein eignes Kabel.


Ich kann's aber nicht 100%ig bestätigen, da ich es nicht ausgemessen habe. Für mich macht was anderes aber keinen Sinn.

Einige User betreiben ja ihren Area51m mit zwei 330w Netzteilen (hatte sogar einen letztens zum Repaste hier) und da kann man die NT fröhlich hin und her tauschen. Das BIOS meckert jedenfalls nicht und erkennt immer 2x 330w Netzteile.

Wer kann/könnte dazu was sagen.....bzw. wie man das prüfen kann an was es liegt ?

Share this post


Link to post
Share on other sites
vor 6 Stunden schrieb marcohf78:

Ja genau. Kabel vom original 180er abgelötet und parallel ans 330er angeschlossen.

Danke für's testen. Trotzdem schade, dass es scheinbar doch nicht so einfach ist.



vor 17 Minuten schrieb Elite10:

Finde Ich super das Du das probiert hast.......jetzt weiß man des es nicht funktioniert.

Jetzt wäre natürlich gut zu Wissen WARUM das nicht funktioniert ?

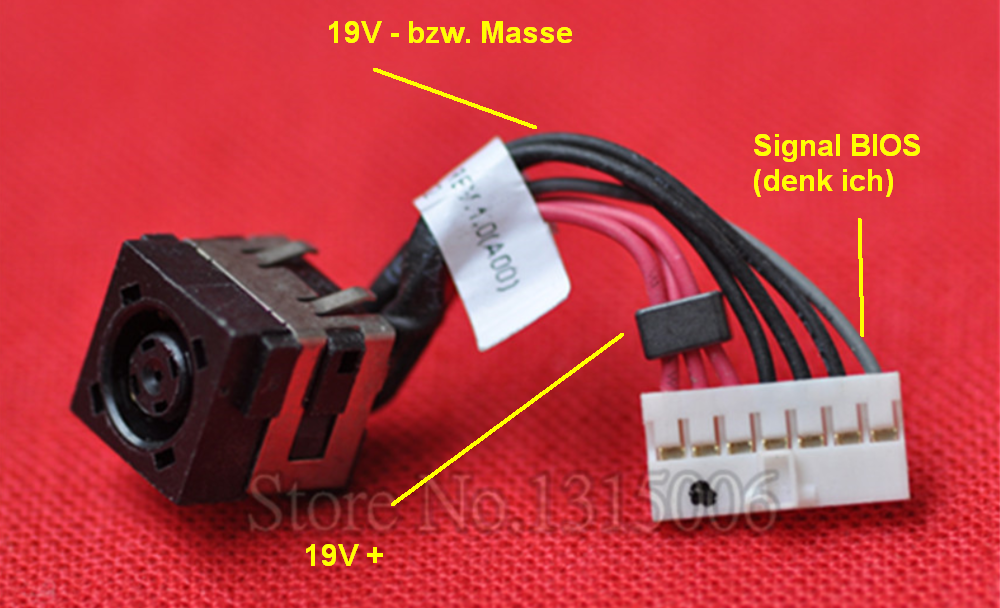

Naja, zumindest gibt es einen deutlichen Unterschied zwischen dem Kabel vom 330w NT und dem 180w NT, also in der Dicke. Ich hatte mit'm Kumpel gesprochen, der von Elektrik mehr Ahnung hat. Er sagte mir, dass das Signal auf dem dünnen Pin in der Mitte übertragen wird. Plus & Minus läuft wohl dann auf Außen- und Innenschirm. Wenn man mit'm Multimeter nachmisst, gibt er auf dem Pin die 19V aus. Wie Amps aber drüber gehen, keine Ahnung.

Share this post


Link to post
Share on other sites
vor 22 Minuten schrieb Sk0b0ld:

Wenn man mit'm Multimeter nachmisst, gibt er auf dem Pin die 19V aus. Wie Amps aber drüber gehen, keine Ahnung.

Ja genau richtig das habe ich gestern auch so gemessen. Ich werde mir jetzt ein zweites 180er zum basteln besorgen. Die Platine ist so Bestückt das man darauf gut Nachverfolgen (messen) kann wo das Signal gemacht wird für die Netzteil Kennung. (Kontakt ist Beschriftet mit PSID)....

Dieses könnte man dann ja mit in das 330W integrieren.





Share this post


Link to post
Share on other sites

Mal ne Frage, meckert denn das Area-51m wenn es zwei 330W Netzteile angeschlossen hat? Bzw. wie verhält es sich mit zwei 180W Netzteilen? Über diese Anschlußmöglichkeiten könnte man auch noch etwas über die Erkennungslogik des Area-51m erfahren.

Share this post


Link to post
Share on other sites
vor 17 Minuten schrieb Gamer_since_1989:

Mal ne Frage, meckert denn das Area-51m wenn es zwei 330W Netzteile angeschlossen hat?



Am 20.2.2020 um 14:02 schrieb Sk0b0ld:

Einige User betreiben ja ihren Area51m mit zwei 330w Netzteilen (hatte sogar einen letztens zum Repaste hier) und da kann man die NT fröhlich hin und her tauschen. Das BIOS meckert jedenfalls nicht und erkennt immer 2x 330w Netzteile.





  • Thanks 1

Share this post


Link to post
Share on other sites

Psid ( Power supply Identifikation) kommt aus einem seriellen EPROM, wie bei den speichermodulen. Wird vom PC ausgelesen, Mehrfachzugriff ist nicht möglich.

Share this post


Link to post
Share on other sites

Wenn jemand stylische rollringe zum verbinden benötigt einfach melden. Ich bekomm übers Geschäft günstig welche her in allen Größen und stärken :) Preis zwischen 2 und 10 Euro/Stk

die auf dem Bild haben 10mm es gibt aber auch welche mit 6MM.


Edited by Nuestra

Share this post


Link to post
Share on other sites
vor 1 Stunde schrieb Nuestra:

Wenn jemand stylische rollringe zum verbinden benötigt einfach melden. Ich bekomm übers Geschäft günstig welche her in allen Größen und stärken :) Preis zwischen 2 und 10 Euro/Stk

die auf dem Bild haben 10mm es gibt aber auch welche mit 6MM.

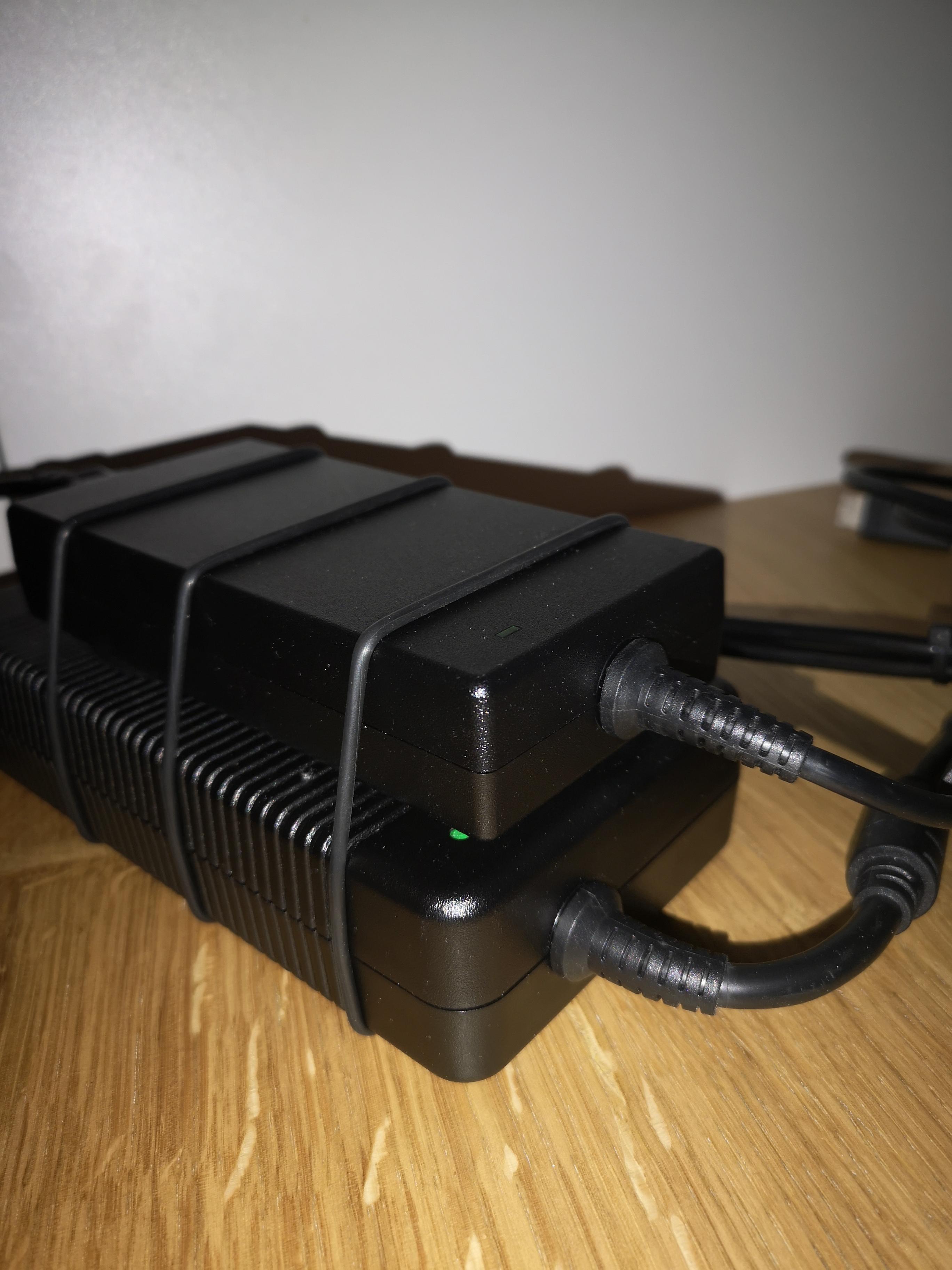

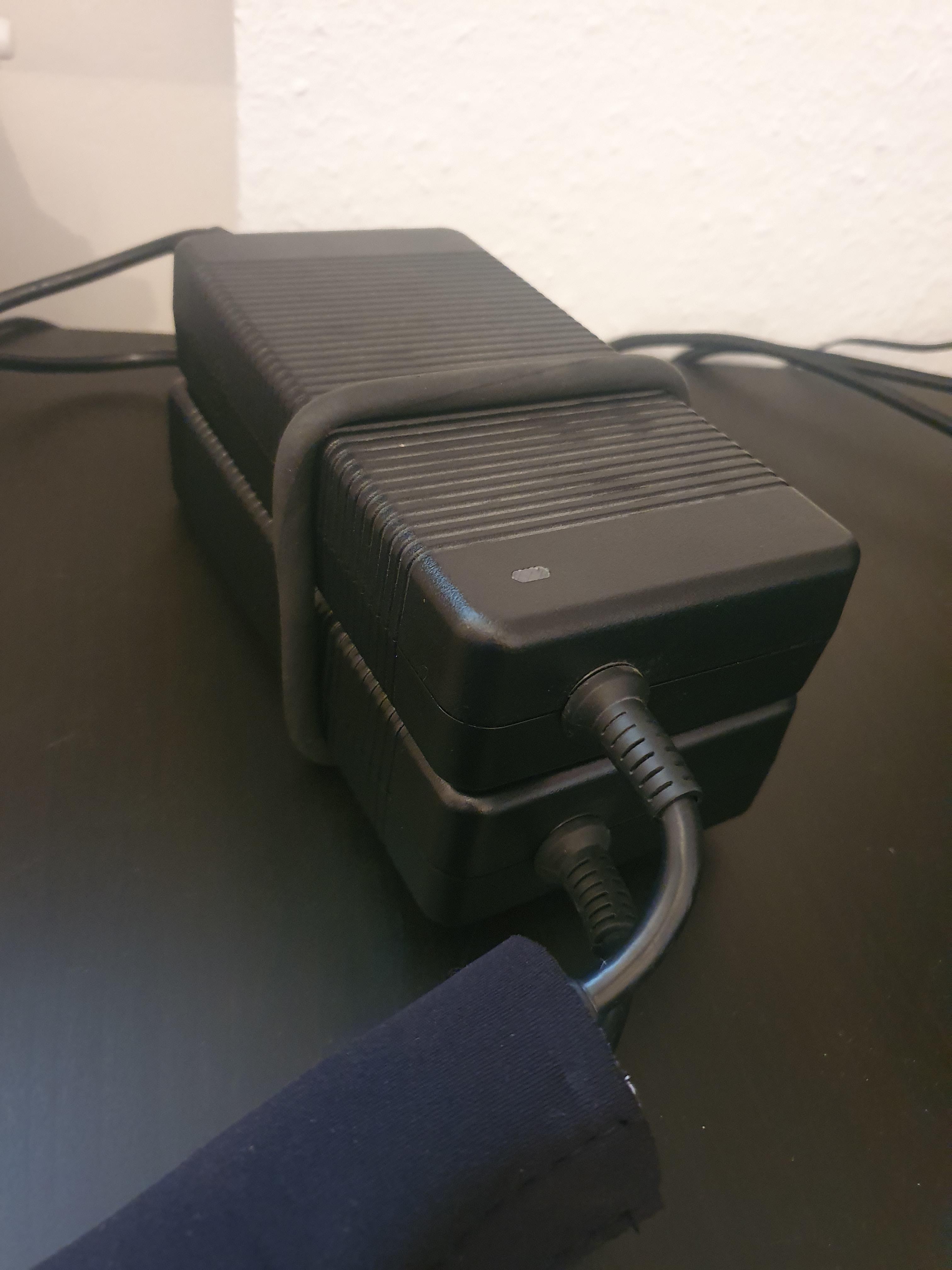

O-Ring ZB. 60 x 2 mm für 1€ das St.

sieht dann so aus.




Share this post


Link to post
Share on other sites
vor 1 Minute schrieb marcohf78:

O-Ring ZB. 60 x 2 mm für 1€ das St.

sieht dann so aus.




Ein gleichmäßiges schwarzes Gummiband wäre mir lieber aber da finde ich keins :(

Share this post


Link to post
Share on other sites
vor 7 Minuten schrieb marcohf78:

J&R 10, Silikon Armbänder, Händen Gummi Armbänder, Partyzubehör https://www.amazon.de/dp/B072LQZN8K/ref=cm_sw_r_cp_apa_i_8txuEbB4RXXBK



Was denn damit?

Sieht gut aus :) ich hab mal welche bestellt...

Share this post


Link to post
Share on other sites

Werde ich auch mal zum Testen bestellt. Kabelbinder sind nämlich bisschen störend, gerade beim Verpacken in den Rucksack oder so.

Danke fürs Testen bezüglich der Netzteil-Geschichte.

Share this post


Link to post
Share on other sites
Am 20.2.2020 um 12:09 schrieb marcohf78:

Abgangsseitig braucht man zwingend 2 Stecker. Da lässt sich auch nix einsparen.



Eigentlich sollte für viele Anwendungen EIN 330W Netzteil genügen...................muß nur jemand das Bios umprogrammieren............ ?

  • Haha 1

Share this post
